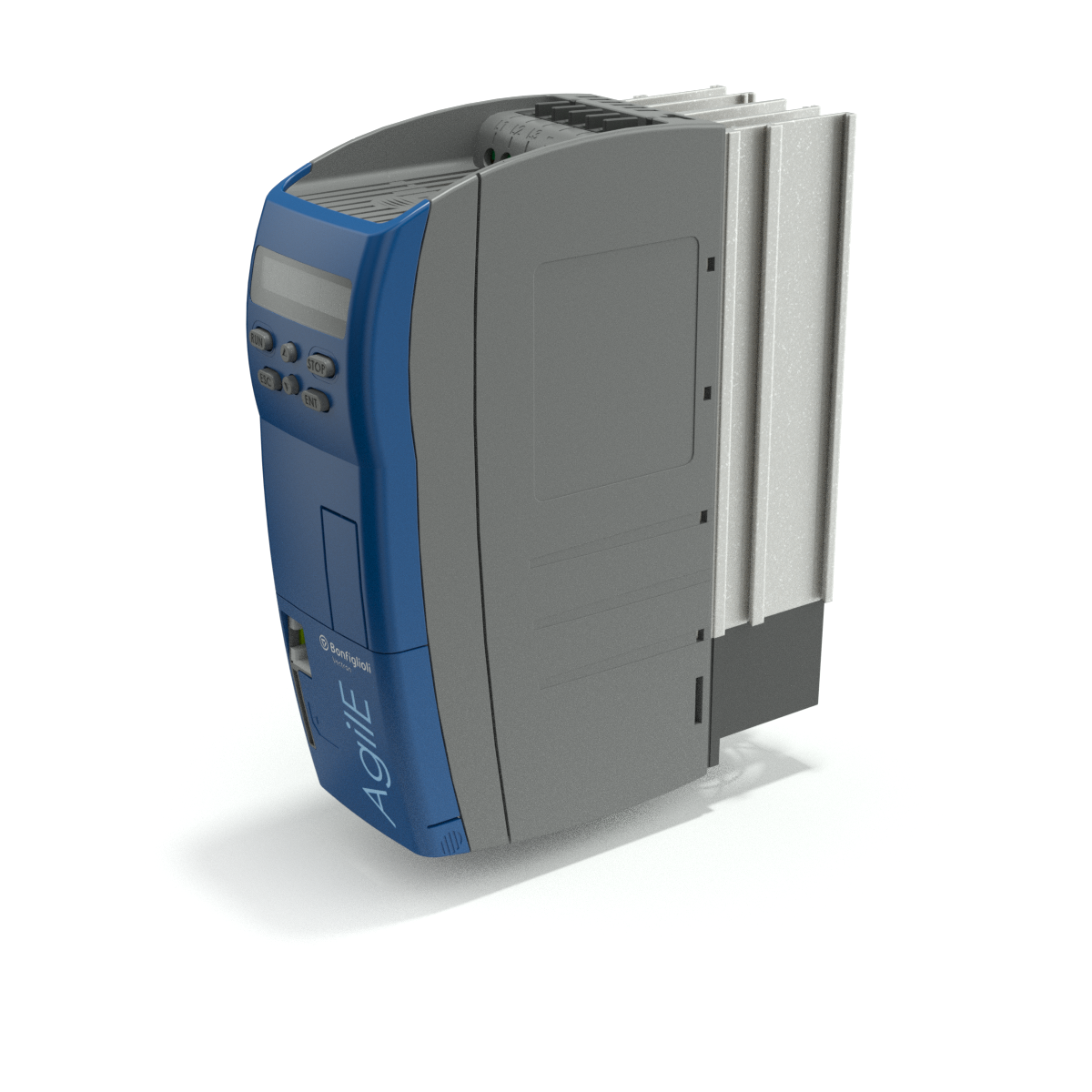

Serie AGILE
La serie Agile di inverter Bonfiglioli definisce nuovi standard per quanto riguarda la tecnologia innovativa rivolta ad una vasta utenza, ideale per settori industriali quali Food & Beverage, Tessile, Legno, Packaging e Ceramica, nei quali può essere applicata nei processi caratterizzati da una media complessità di automazione.
caratteristiche principali
Serie estendibile facoltativamente per comunicazione field bus
Controllo sensorless dei motori sincroni e asincroni
Modbus e bus di sistema a bordo scheda
Connessione DC link
Chopper di frenatura integrato
Controllo guasto alimentazione
Controller PL programmabile
VPLC integrato
Funzione master/slave ed albero elettronico
Funzione safe torque off STO (SIL 2/ PL d) integrata
Funzione di risparmio energetico
Limiti di corrente intelligenti
Frequenza di uscita da 0 a 599 Hz, frequenze più elevate su richiesta
Diagnosi e configurazione tramite tastierino integrato e interfaccia di servizio integrata per il collegamento al PC
Specifiche
Classe di protezione
IP20 (EN 60529)
Velocità nominale
599 Hz
Certificazioni
UL508c
STO (EN13849 / EN 61508)
STO (EN13849 / EN 61508)
Conformità
CE
EN61800
EN61800
Specifiche
Opzioni principali
Scheda multimediale opzionale
* RP: Resource pack di scheda di memoria per la copiatura rapida e semplice dei parametri
Comunicazione field bus opzionale:
* CM-CAN: CANopen
* CM-PDP: PROFIBUS
* CM232: Modbus ASCII e Modbus RTU per connessione point-to-point
* CM485: Modbus ASCII e Modbus RTU tramite connessione RS485
* CM-DeviceNet: DeviceNet
* CM-EtherCAT®: EtherCAT®
* CM-PROFINET: PROFINET
* CM-Ethernet/IP: Ethernet/IP con una porta utilizzabile come dispositivo end-of-line
* CM-Ethernet/IP-2P: Ethernet/IP con due porte utilizzabili (possibilità di collegamento a catena)
* CM-Modbus/TCP: Modbus/TCP con una porta utilizzabile come dispositivo end-of-line
* CM-Modbus/TCP-2P: Modbus/TCP con due porte utilizzabili (possibilità di collegamento a catena)
* Ethernet VABus/TCP: VABus/TCP: con una porta utilizzabile come dispositivo end-of-line
* Ethernet VABus/TCP-2P: VABus/TCP: con due porte utilizzabili (possibilità di collegamento a catena)
Interfaccia opzionale per comunicazione con il PC
* ASK-USB: Comunicazione al PC tramite cavo di comunicazione opzionale
Software per PC opzionale
VPlus per sistema operativo Windows con configurazione, monitor terminale, finestra valore effettivo, funzione portata
Accessori:
Resistenze di frenatura tipo BR: Le resistenze di frenatura offrono una soluzione economica per dissipare la potenza del generatore si verifica alla decelerazione. Un sensore termico per la resistenza di frenatura la protegge dal surriscaldamento.
Induttori di potenza di tipo LCVS e LCVT: Gli induttori di potenza di tipo LCVS (per installazione di potenza monofase) e LCVT (per installazioni di potenza trifase) aumentano la protezione contro la sovratensione dell'inverter e incrementano l'EMC del sistema.
Filtri di potenza di tipo FTV: A seconda dei limiti dell'applicazione, devono essere raggiunti terminati livelli di EMC. I filtri di potenza sono un componente che migliora il comportamenti EMC in un'installazione di macchina.
* RP: Resource pack di scheda di memoria per la copiatura rapida e semplice dei parametri
Comunicazione field bus opzionale:
* CM-CAN: CANopen
* CM-PDP: PROFIBUS
* CM232: Modbus ASCII e Modbus RTU per connessione point-to-point
* CM485: Modbus ASCII e Modbus RTU tramite connessione RS485
* CM-DeviceNet: DeviceNet
* CM-EtherCAT®: EtherCAT®
* CM-PROFINET: PROFINET
* CM-Ethernet/IP: Ethernet/IP con una porta utilizzabile come dispositivo end-of-line
* CM-Ethernet/IP-2P: Ethernet/IP con due porte utilizzabili (possibilità di collegamento a catena)
* CM-Modbus/TCP: Modbus/TCP con una porta utilizzabile come dispositivo end-of-line
* CM-Modbus/TCP-2P: Modbus/TCP con due porte utilizzabili (possibilità di collegamento a catena)
* Ethernet VABus/TCP: VABus/TCP: con una porta utilizzabile come dispositivo end-of-line
* Ethernet VABus/TCP-2P: VABus/TCP: con due porte utilizzabili (possibilità di collegamento a catena)
Interfaccia opzionale per comunicazione con il PC
* ASK-USB: Comunicazione al PC tramite cavo di comunicazione opzionale
Software per PC opzionale
VPlus per sistema operativo Windows con configurazione, monitor terminale, finestra valore effettivo, funzione portata
Accessori:
Resistenze di frenatura tipo BR: Le resistenze di frenatura offrono una soluzione economica per dissipare la potenza del generatore si verifica alla decelerazione. Un sensore termico per la resistenza di frenatura la protegge dal surriscaldamento.
Induttori di potenza di tipo LCVS e LCVT: Gli induttori di potenza di tipo LCVS (per installazione di potenza monofase) e LCVT (per installazioni di potenza trifase) aumentano la protezione contro la sovratensione dell'inverter e incrementano l'EMC del sistema.
Filtri di potenza di tipo FTV: A seconda dei limiti dell'applicazione, devono essere raggiunti terminati livelli di EMC. I filtri di potenza sono un componente che migliora il comportamenti EMC in un'installazione di macchina.
Alimentazione
AGL402:
0,25 - 11 kW / trifase 360 - 480V / 50 - 60 Hz ( 10%)
ACT202:
0,09 - 7,5 kW / mono o trifase 200 - 240V / 50 - 60 Hz ( 10%)
0,25 - 11 kW / trifase 360 - 480V / 50 - 60 Hz ( 10%)
ACT202:
0,09 - 7,5 kW / mono o trifase 200 - 240V / 50 - 60 Hz ( 10%)
Caratteristiche hardware
Alimentazione da DC bus comune
Modulo di frenatura integrato
Protezione corto circuito / protezione da guasti verso terra
Sistema di sicurezza Safe Torque Off integrato
Morsettiere di controllo programmabili e sconnettibili
6 ingressi digitali, 2 ingressi A/D multifunzione
1 I/O multifunzione, 1 uscita digitale
1 uscita A/D/impulsi multifunzione, 1 uscita relé (allarme)
Uscite di potenza disponibili: +24 V CC, +10 V CC
Alimentatore elettronico separato 24 V CC opzionale
Interfaccia seriali standard: RS-232, RS485, bus di sistema
Modbus integrato
Modulo di frenatura integrato
Protezione corto circuito / protezione da guasti verso terra
Sistema di sicurezza Safe Torque Off integrato
Morsettiere di controllo programmabili e sconnettibili
6 ingressi digitali, 2 ingressi A/D multifunzione
1 I/O multifunzione, 1 uscita digitale
1 uscita A/D/impulsi multifunzione, 1 uscita relé (allarme)
Uscite di potenza disponibili: +24 V CC, +10 V CC
Alimentatore elettronico separato 24 V CC opzionale
Interfaccia seriali standard: RS-232, RS485, bus di sistema
Modbus integrato
Caratteristiche software
Caratteristiche software principali
Messa a punto motore permanente
Controllo multi-motore selettivo (SMMC)
Funzione di risparmio energetico
Maschere applicative pronte all’uso
Assistente alla manutenzione integrato
Storico allarmi
Memoria stato motore e inverter
Autodiagnosi
Funzione PLC integrata con ambiente di sviluppo grafico
Funzione oscilloscopio integrata
Unità di misura configurabili
Messa a punto motore permanente
Controllo multi-motore selettivo (SMMC)
Funzione di risparmio energetico
Maschere applicative pronte all’uso
Assistente alla manutenzione integrato
Storico allarmi
Memoria stato motore e inverter
Autodiagnosi
Funzione PLC integrata con ambiente di sviluppo grafico
Funzione oscilloscopio integrata
Unità di misura configurabili
Gamma di potenza
• AGL202: 0.12 - 3 kW / single-phase 200 V... 240 V / 50 - 60 Hz (± 10%) 0.25 - 7.5 kW / three-phase 200 V ...240 V / 50 - 60 Hz (± 10%)
• AGL402: 0.25 - 11 kW / three-phase 320 V... 530 V / 50 - 60 Hz (± 10%)
• AGL402: 0.25 - 11 kW / three-phase 320 V... 530 V / 50 - 60 Hz (± 10%)
Opzioni di montaggio
• Montaggio in armadio per tutte le dimensioni
• Montaggio passante opzionale
• Telaio per montaggio su guida DIN opzionale
• Montaggio passante opzionale
• Telaio per montaggio su guida DIN opzionale
Motori
Compatibilità motore
Due tipi di motore:
Due tipi di motore:
- Motori CA asincroni
- Motori sincroni a magneti permanenti (brushless)
Opzioni motore
Controllo motore (anello aperto):
• Motori CA asincroni
• Motori sincroni a magneti permanenti (brushless)
• Motori CA asincroni
• Motori sincroni a magneti permanenti (brushless)
Types & Powers
Types & powers (AGL402)
| Type | kW (three-phase) |
|---|---|
| AGL402-02 1 | 0.25 |
| AGL402-03 1 | 0.37 |
| AGL402-05 1 | 0.55 |
Types & powers (AGL402)
| Type | kW (three-phase) |
|---|---|
| AGL402-07 1 | 0.75 |
| AGL402-09 1 | 1.1 |
| AGL402-11 1 | 1.5 |
| AGL402-13 1 | 2.2 |
| AGL402-15 2 | 3.0 |
| AGL402-18 2 | 4.0 |
| AGL402-19 2 | 5.5 |
| AGL402-21 2 | 7.5 |
| AGL402-19 3 | 5.5 |
| AGL402-21 3 | 7.5 |
| AGL402-22 3 | 9.2 |
| AGL402-23 3 | 11 |
Types & powers (AGL202)
| Type | kW (three-phase) |
|---|---|
| AGL202-02 1 | 0.25 |
| AGL202-03 1 | 0.37 |
| AGL202-05 1 | 0.55 |
| AGL202-07 1 | 0.75 |
| AGL202-09 1 | 1.1 |
| AGL202-11 1 | 1.5 |
| AGL202-13 1 | 2.2 |
| AGL202-15 2 | 3.0 |
| AGL202-18 2 | 4.0 |
| AGL202-19 3 | 5.5 |
| AGL202-21 3 | 7.5 |
Types & powers (AGL202)
| Type | kW (single-phase) |
|---|---|
| AGL202-02 1 | 0.12 |
| AGL202-03 1 | 0.18 |
| AGL202-05 1 | 0.25 |
| AGL202-07 1 | 0.37 |
| AGL202-09 1 | 0.55 |
| AGL202-11 1 | 0.75 |
| AGL202-13 1 | 1.1 |
| AGL202-15 2 | 1.5 |
| AGL202-18 2 | 2.2 |
| AGL202-19 3 | 3 |
| AGL202-21 3 | 3 |
