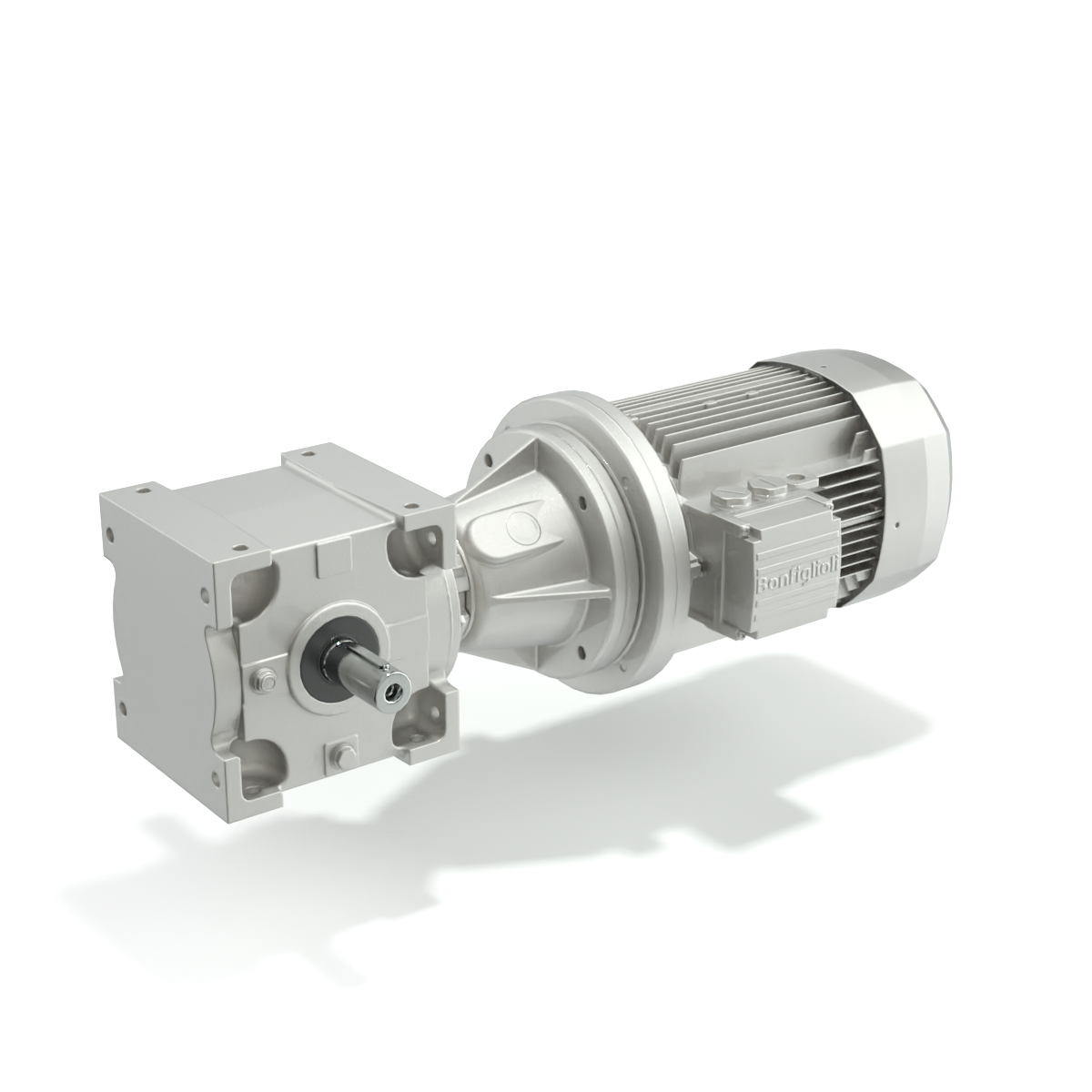

Serie RAN
I prodotti della serie RAN sono progettati per le trasmissioni con layout ortogonali. Facile da installare e praticamente senza esigenze di manutenzione, la serie RAN offre disposizioni multiple dell'albero e una vasta scelta di rapporti di riduzione, oltre al tradizionale 1:1, molto utili nella progettazione di sistemi di comando sincronizzati. Disponibile anche in versione per ciclo di lavoro per jack a coclea.
caratteristiche principali
Design essenziale
Forniti con lubrificante
Numerose configurazioni di alberi disponibili
Vasta gamma di rapporti di riduzione esatti
Design compatto
Specifiche
Gamma di coppia
22 … 26,552 in-lb
Intervallo di coppia di stallo
Descrizione grafica
| Size | Torque (Nm) |
|---|---|
| 8 | 2.5 |
| 15 | 7.4 |
| 18.14 | 15 |
| 20 | 28 |
| 24 | 80 |
| 28 | 150 |
| 38 | 300 |
| 48 | 600 |
| 1 | 1350 |
| 2 | 3000 |
| 2R | 3000 |
Specifiche
Vantaggi principali
- Economicamente Conveniente
- Semplice da integrare
- Semplice da manutenere
- Elevata precisione di posizionamento
- Minimizzazione dello spazio di montaggio
Opzioni principali
Lubrificazione a vita [Taglie da 8 a 25 e da 1 a 2R]
Riduttore venduto senza olio [Taglie da 28 a 48]
Tenute fluoroelastomeriche
Riduttore venduto senza olio [Taglie da 28 a 48]
Tenute fluoroelastomeriche
Uscita
Configurazione albero singolo / doppio
Configurazione albero cavo
Configurazione albero cavo
Motori
Input con albero solido
Input con motore elettrico:
Input con motore elettrico:
- BN, BE, BX [Asincrono con interfaccia IEC]
- BSR [Motore a riluttanza con interfaccia IEC]
- BS [Motore monofase con interfaccia IEC]
Opzioni motore
Termistori e sensori di temperatura
Ventilazione forzata indipendente
Encoder incrementali, sin/cos, singolo/multi-giro
Tropicalizzazione
Scaldiglie anti condensa
Ventilazione forzata indipendente
Encoder incrementali, sin/cos, singolo/multi-giro
Tropicalizzazione
Scaldiglie anti condensa
