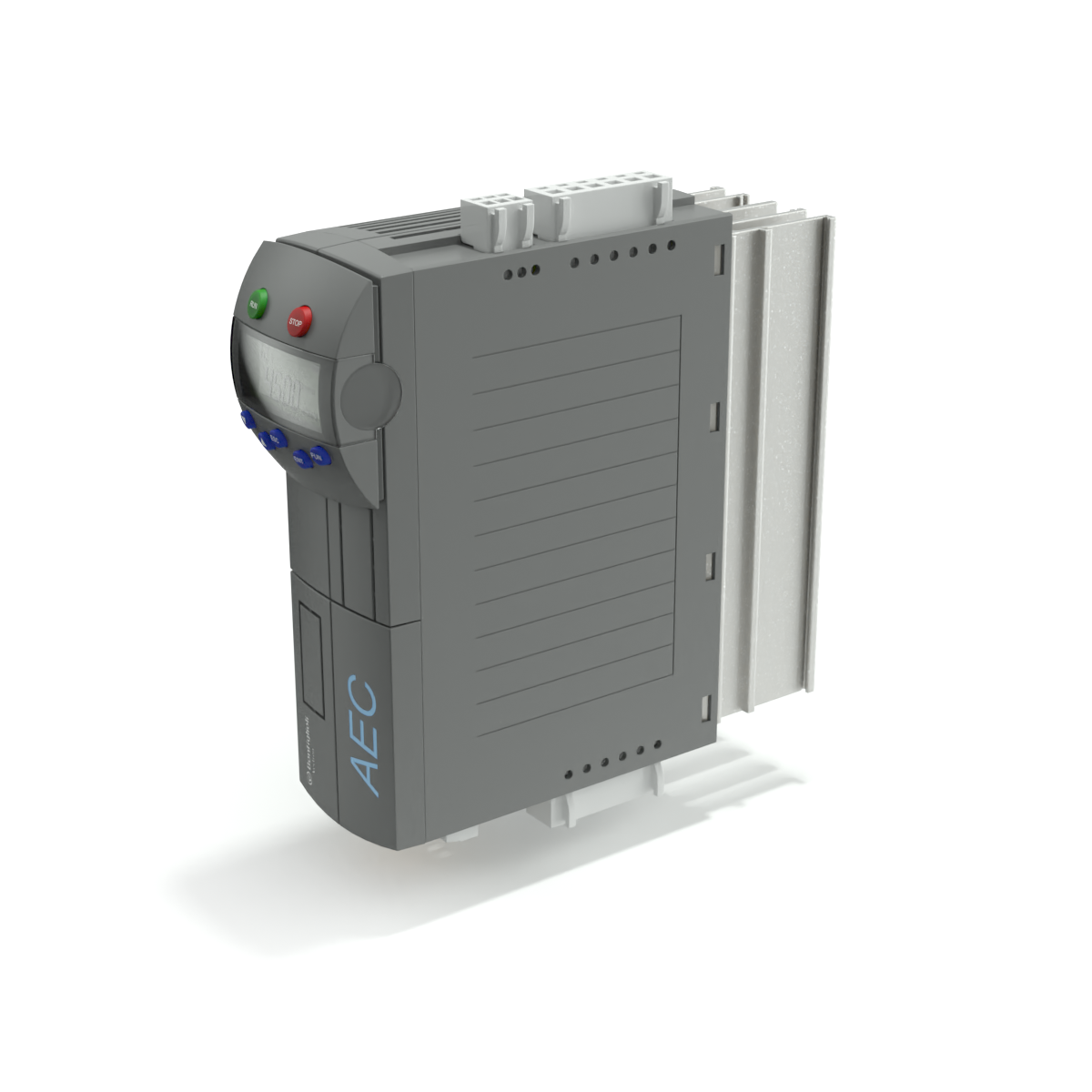

Serie AEC

Decenni di esperienza nei campi degli azionamenti elettronici industriali e delle energie rinnovabili hanno permesso a Bonfiglioli di offrire un'efficiente soluzione per il recupero dell'energia frenante. Questa soluzione é rappresentata dai nuovi inverter con sistema di rigenerazione attiva (AEC). In un gran numero di applicazioni industriali a controllo elettronico, l'inerzia nei meccanismi in movimento può azionare i motori elettrici durante la fase di frenata. Questi convertono l'energia cinetica in energia elettrica che, in un processo di rigenerazione, viene reimmessa nella rete.

Specifiche


Classe di protezione
IP20 (EN 60529)

Conformità
CE

Alimentazione
Trifase 320 440 V

Specifiche

  • Vantaggi principali
    In questo modo viene ridotto il consumo locale e mondiale di energia.
  • Opzioni principali
    Tastiera opzionale per funzioni semplificate di configurazione, messa in servizio, parametrizzazione, copia e diagnosi
    * KP500: Tastiera removibile
    *KPCMK: Kit per montaggio in armadio e palmare per tastiera

    Interfaccia opzionale per comunicazione con il PC
    * KP232: Interfaccia di comunicazione seriale che può essere montata e smontata durante il funzionamento, consigliata per il personale di servizio
    * CM232: Interfaccia di comunicazione seriale installata durante la messa in servizio, consigliata per l'immissione continua di dati o lo scambio di dati
    * CM485: Interfaccia di comunicazione seriale installata durante la messa in servizio, consigliata per l'immissione continua di dati o lo scambio di dati
    * ISO-USB: Adattatore da USB a seriale, disaccoppiato galvanicamente

    Comunicazione field bus opzionale:
    * CM-CAN: CANopen
    * CM-PDP: PROFIBUS
    *CM232: Modbus ASCII e Modbus RTU per connessione point-to-point
    * CM485: Modbus ASCII e Modbus RTU tramite connessione RS485
  • Caratteristiche hardware
    Modulo di frenatura dinamico integrato
    Connessione DC link
    Morsettiere di controllo programmabili e sconnettibili
    6 ingressi digitali, 1 ingresso multifunzione
    1 ingresso digitale, 1 uscita multifunzione
    1 uscita relé (contatto in scambio)
  • Caratteristiche software
    Fattore di spostamento regolabile (sinusoidale)
    Fattore di distorsione armonica <3% (sinusoidale)
    Tensione DC-link regolabile (sinusoidale)
    Fattore di potenza ~0,9 (onda quadra)
    Sincronizzazione automatica di rete
    Funzionamento indipendente dalla sequenza di fase
    Curva delle prestazioni e delle caratteristiche di carico
  • Gamma di potenza
    9.7 ... 173.2 kVA 3-phase 320V ... 440V 45Hz ... 66Hz
  • Opzioni di montaggio
    Montaggio in armadio per tutte le grandezze
    Montaggio passante opzionale
    Montaggio ColdPlate opzionale
  • Motori
    Connessione DC link ai sistemi di comando (inverter più motore)

Types & Powers

  • Types & powers
    Type Power kW*
    AEC401 - 19 5.50
    AEC401 - 21 7.50
    AEC401 - 22 9.20
    AEC401 - 23 11.00
    AEC401 - 25 15.00
    AEC401 - 27 18.50
    AEC401 - 29 22.00
    AEC401 - 31 30.00
    AEC401 - 33 37.00
    AEC401 - 35 45.00
    AEC401 - 37 55.00
    AEC401 - 39 65.00
    AEC401 - 43 75.00
    AEC401 - 45 90.00
    AEC401 - 47 110.00
    AEC401 - 49 132.00
