La serie VF unisce qualità senza compromessi, tecnologia all'avanguardia ad un prezzo altamente competitivo. È disponibile nelle taglie da 13 a 90 Nm e da 1500 a 7100.
La serie W unisce qualità senza compromessi, tecnologia all'avanguardia ad un prezzo altamente competitivo. È disponibile nelle taglie da 200 a 830 Nm.

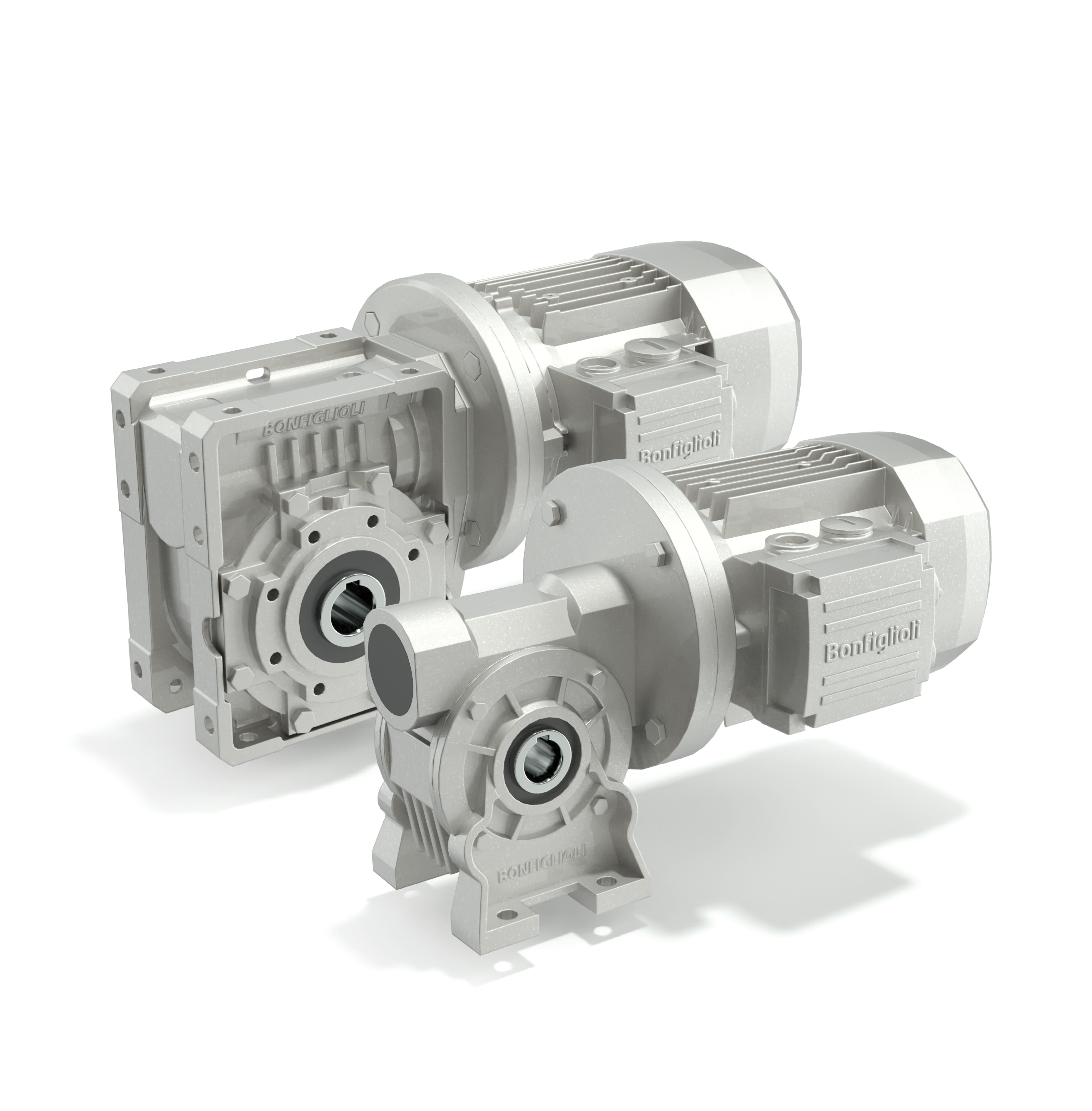

Serie VF/W
La serie VF/W unisce qualità senza compromessi, tecnologia all'avanguardia ad un prezzo altamente competitivo. L'ampia gamma di opzioni di montaggio garantisce configurazioni dell'albero e interfacce motore totalmente flessibili, tutte disponibili come standard a catalogo. Grazie a numerose tecniche di produzione brevettate, la serie VF/W di Bonfiglioli si distingue per lifetime e affidabilità. Il prodotto può essere completato inoltre con una vasta gamma di motori elettrici prodotti da Bonfiglioli: la serie VF/W può essere abbinata infatti a motori asincroni IEC e compatti (BN-BE-BX/M-ME-MX), per offrire ai clienti soluzioni complete per tutte le applicazioni.
caratteristiche principali
Consolidata tecnologia a vite senza fine
Design compatto
Alti standard di qualità
Tecnologie di produzione brevettate
Vasta gamma di opzioni/versioni
Versione con pre-stadio disponibile
Riduttore Atex per ambienti esplosivi 2G/2D
Combinato con la serie 300 epicicloidale disponibile
Specifiche
Gamma di coppia
115 … 62,840 in-lb
Intervallo di coppia di stallo
Descrizione grafica
| Type | Torque (Nm) |
|---|---|
| VF 27 | 13 |
| VF 30 | 24 |
| VF 44 | 55 |
| VF 49 | 90 |
| W 63 | 200 |
| W 75 | 320 |
| W 86 | 440 |
| W 110 | 830 |
| VF 130 | 1500 |
| VF 150 | 2000 |
| VF 185 | 3600 |
| VF 210 | 5000 |
| VF 250 | 7100 |
Gamma di coppia
13 ... 7.100 Nm
Rapporti
7 ... 100
Potenza meccanica trasmissibile
0,04 ...75 kW
Specifiche
Vantaggi principali
- Economicamente conveniente
- Bassa rumorosità
- Elevate coppie di picco
- Minimizzazione dello spazio di montaggio
- Elevata affidabilità
- Elevato numero di possibili configurazioni
- Elevato numero di velocità di uscita
- Elevato numero di coppie di uscita
- Riduttore ATEX per atmosfere esplosive 2G/2D
Opzioni principali
Protezione superficiale fino a C5
Flangia corta e cuscinetti rinforzati
Braccio di reazione
Flangia corta e cuscinetti rinforzati
Braccio di reazione
Certificazioni
Certificato di conformità
Certificato di ispezione
ATEX
Certificato di ispezione
ATEX
Uscita
Albero cavo con chiavetta
Albero di uscita pieno a innesto semplice o bilaterale
Limitatore di coppia
Albero di uscita pieno a innesto semplice o bilaterale
Limitatore di coppia
Motori
Ingresso con albero pieno
Ingresso con giunto per motore elettrico:
Ingresso con giunto per motore elettrico:
- M, ME, MX [asincrono compatto]
- BN, BE, BX [IEC asincrono]
- BSR [IEC a riluttanza]
- BS [IEC monofase]
Opzioni motore
Termistori e sensori per termostato
Raffreddamento forzato indipendente
Encoder incrementali, sen/cos assoluti a giro singolo/multigiro
Tropicalizzazione
Riscaldatori anticondensa
Dispositivo antiretro
Raffreddamento forzato indipendente
Encoder incrementali, sen/cos assoluti a giro singolo/multigiro
Tropicalizzazione
Riscaldatori anticondensa
Dispositivo antiretro
