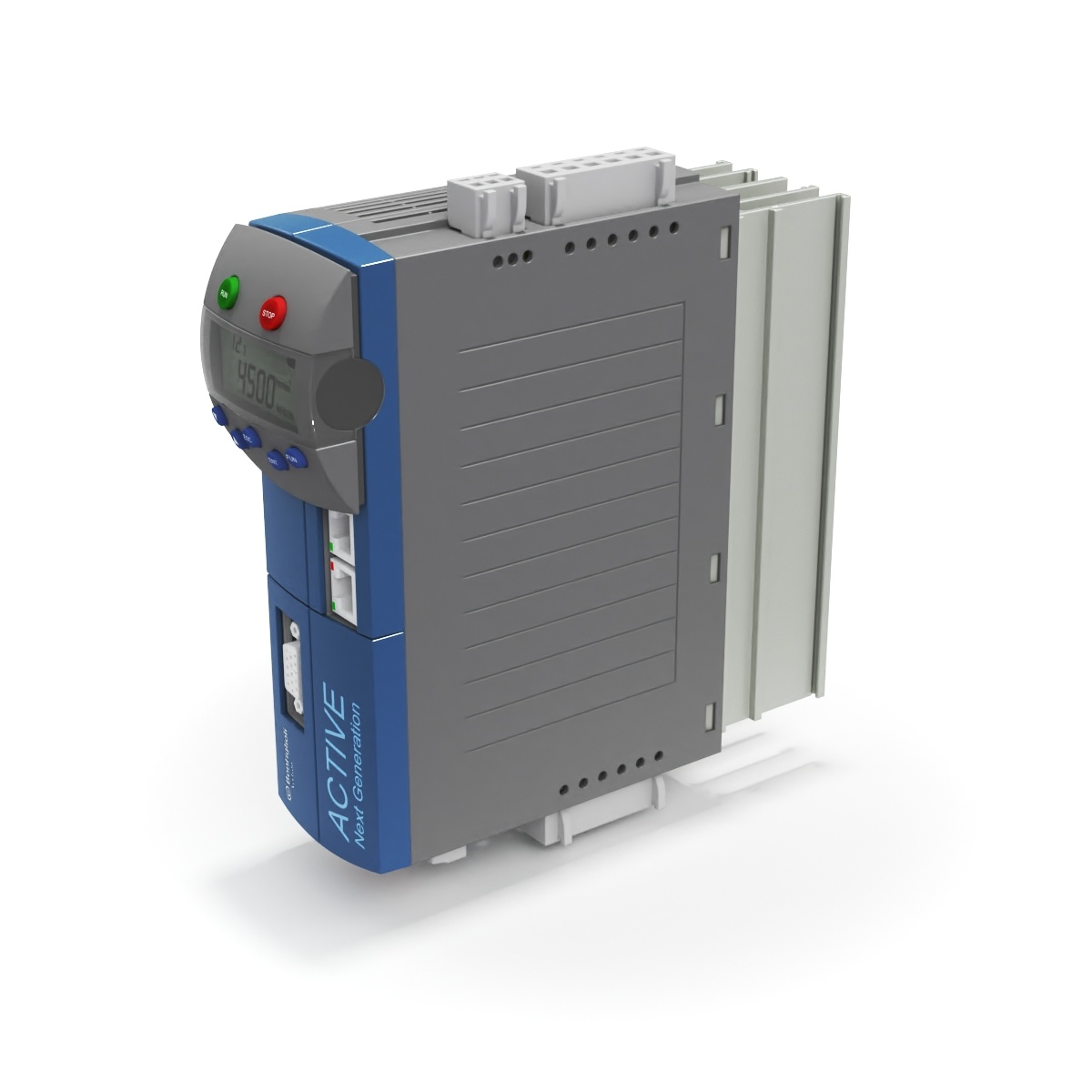

Serie ANG

I servo inverter serie ANG Active Next Generation sono stati progettati per offrire prestazioni elevate ai costruttori di macchine. Un nuovo micro controller permette di incorporare diverse funzionalità avanzate, incluse la modalità Posizionamento sincrono ciclico con interpolazione cubica, il controllo dei freni e la valutazione del contatto di feedback. Questa soluzione é stata sviluppata per soddisfare i requisiti dei macchinari speciali utilizzati in una vasta gamma di settori. Con questa nuova serie di servo inverter, Bonfiglioli offre la più ampia connettività con la più avanzata tecnologia di controllo e la massima densità di potenza.

caratteristiche principali

Diverse varianti includono collegamento field bus e valutazione encoder

Morsettiere di potenza sconnettibili (fino a 3kW)

Morsettiere di controllo programmabili e sconnettibili

Connessione DC link

Chopper di frenatura integrato

Funzione di posizionamento mediante field bus (Motion Control compatibile con CiA DS402)

Interpolazione cubica

VPLC integrato

Funzione master/slave ed albero elettronico

Controllo guasto alimentazione

Funzione safe torque off STO (SIL 3 / PL e) integrata

Frequenza di uscita da 0 a 599 Hz, frequenze più elevate su richiesta

Diagnosi e configurazione tramite tastierino integrato o software per PC

Specifiche

Opzioni principali

Varianti di interfaccia di automazione:
• EM-AUT-01: Valutazione EtherCAT® e Encoder (TTL, HTL, Resolver,
Hiperface, EnDat 2.1)
• EM-AUT-04: EtherCAT®
• EM-AUT-11: PROFINET e valutazione encoder (TTL, HTL, Resolver, Hiperface, EnDat 2.1)
• EM-AUT-21: Ethernet/IP e valutazione encoder (TTL, HTL, Resolver, Hiperface, EnDat 2.1)
• EM-AUT-31: Varan e valutazione encoder (TTL, HTL, Resolver, Hiperface, EnDat 2.1)

• Tastiera opzionale per diagnosi e configurazione dei parametri
• Interfaccia PC opzionale
• Accessori opzionali come resistenze di frenatura, induttanze di rete, filtri di rete

Caratteristiche hardware

Funzione safe torque off (STO Sil 2) integrata
* Alimentazione 24V cc esterna
* Modulo di frenatura dinamico integrato
* Connessione DC link
* Vari sensori di feedback
* Interfaccia encoder per Resolver
* Interpolazione cubica
* Funzione di sonda

Caratteristiche software

Software per PC VPlus
* Workbench di progettazione basata su Windows con interfaccia semplice
* Configurazione dei parametri del riduttore
* Funzione portata
* Servizio in remoto

Caratteristiche software principali
* Funzione di posizionamento
*Controllo tavola rotante
*Funzione master/slave ed albero elettronico
* Regolazione guasto alimentazione
* Funzione per applicazioni con elevatori, gru e verricelli
* Controllo mandrino fino a 1000Hz
*Funzione traversa per avvolgitori
*Funzione controllo di flusso

Gamma di potenza

ANG410: 0,25 - 400 kW / trifase 360 - 480V / 50 - 60 Hz ( 10%)

ANG210: 0,25 - 9,2 kW / mono o trifase 200 - 240V / 50 - 60 Hz ( 10%)

ANG510:160 - 400 kW / trifase 525V / 50 - 60 Hz ( 10%)

ANG610: 160 - 400 kW / trifase 690V / 50 - 60 Hz ( 10%)

Controllo di motori sincroni e asincroni.
Metodi di controllo:
V/f
Controllo field-oriented con encoder
Controllo field-oriented senza encoder
Capacità di sovraccarico:
100% uscita continua
fino a 150 % per 60 s
fino a 200 % per 1 s
Frequenze di commutazione 2,4,8,12,16 kHz (disponibilità a seconda della potenza)
Filtro EMC integrato fino a 9,2 kW (EN61800-3)

Opzioni di montaggio

• Montaggio in armadio per tutte le dimensioni
• Montaggio passante opzionale
• Telaio per montaggio su guida DIN opzionale

Opzioni motore

Controllo motore (anello aperto o anello chiuso opzionale):
• Motori CA asincroni
• Motori sincroni a magneti permanenti (brushless)

Types & Powers

Power size types in kW* (ANG210)

ANG 210- 01	1	0.25
ANG 210- 03	1	0.37
ANG 210- 05	1	0.55
ANG 210- 07	1	0.75
ANG 210- 09	1	1.1
ANG 210- 11	2	1.5
ANG 210- 13	2	2.2
ANG 210- 15	2	3
ANG 210- 18	3	4
ANG 210- 19	3	5.5
ANG 210- 21	4	7.5
ANG 210- 22	4	9.2

Power size types in kW* (ANG410)

ANG 410- 01	1	0.25
ANG 410- 03	1	0.37
ANG 410- 05	1	0.55
ANG 410- 07	1	0.75
ANG 410- 09	1	1.1
ANG 410- 11	1	1.5
ANG 410- 12	2	1.85
ANG 410- 13	2	2.2
ANG 410- 15	2	3
ANG 410- 18	2	4
ANG 410- 19	3	5.5
ANG 410- 21	3	7.5
ANG 410- 22	3	9.2
ANG 410- 23	4	11
ANG 410- 25	4	15
ANG 410- 27	5	18.5
ANG 410- 29	5	22
ANG 410- 31	5	30
ANG 410- 33	6	37
ANG 410- 35	6	45
ANG 410- 37	6	55
ANG 410- 39	6	65
ANG 410- 43	7	75
ANG 410- 45	7	90
ANG 410- 47	7	110
ANG 410- 49	7	132
ANG 410- 51	8	160
ANG 410- 53	8	200
ANG 410- 55	8	250
ANG 410- 57	8	315
ANG 410- 59	8	355
ANG 410- 61	8	400
