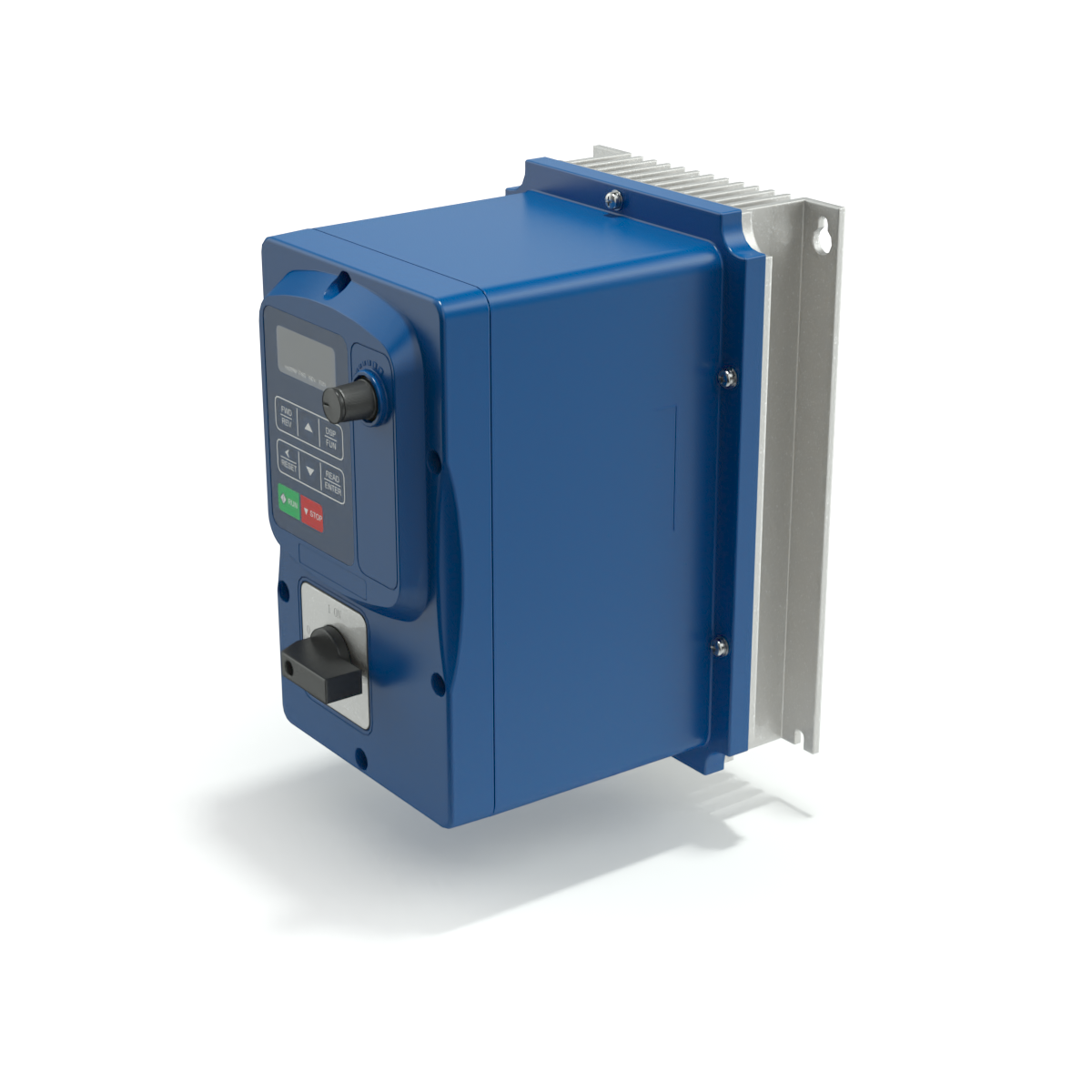

S2U IP66
L'inverter compatto S2U IP66 plug & play, per reti monofase a 230 volt e per reti trifase a 400 volt, é disponibile in tre grandezze con una gamma di potenza motore da 0,4 kW a 18,5 kW. La nuova serie di inverter S2U IP66 é particolarmente adatta per applicazioni in ambienti ostili. Il dissipatore di calore é progettato in modo specifico per condizioni ambientali estreme, quali presenza di polveri, umidità e sostanze chimiche per la pulizia.
caratteristiche principali
Soluzione per ambienti estremi
Controllo sensorless dei motori asincroni
Chopper di frenatura integrato
Modalità by-pass incendio selezionabile mediante la configurazione dei parametri
Velocità di riferimento mediante ingressi analogici o potenziometro integrato
Modbus a bordo scheda
Numero ridotto di parametri per una configurazione semplice o passaggio alla configurazione con parametri avanzati per una maggiore flessibilità
Funzione PLC integrata con programma ladder
Frequenza di uscita da 0 a 599 Hz
Diagnosi e configurazione tramite tastierino integrato e interfaccia di servizio integrata per il collegamento al PC
Incremento della coppia
Specifiche
Classe di protezione
IP66 (EN 60529)
NEMA 4X
NEMA 4X
Velocità nominale
0 ... 599 Hz
Certificazioni
UL508c
Conformità
CE
Motori
Motori CA asincroni
Specifiche
Opzioni principali
Interfaccia opzionale per comunicazione con il PC
*ASK-USB: Comunicazione al PC tramite cavo di comunicazione opzionale
*ASK-USB: Comunicazione al PC tramite cavo di comunicazione opzionale
Alimentazione
• S2U230T-..(F) IP66: 0.4 - 2.2 kW /single-phase 200 - 240V (+10%- 15%) / 50 or 60 Hz
• S2U400T-..F IP66: 0.75 - 18.5 kW/ three-phase 380 - 480V (+10%- 15%) / 50 or 60 Hz
• S2U400T-..F IP66: 0.75 - 18.5 kW/ three-phase 380 - 480V (+10%- 15%) / 50 or 60 Hz
Caratteristiche hardware
* Display a 5 cifre
* Morsettiere resistenze di frenatura
* Potenziometro di riferimento
* 1 ingresso analogico (V o I selezionabile)
* 1 uscita digitale (programmabile)
* 1 uscita analogica (tensione lineare)
* 2 uscite relé (multifunzione programmabile)
* 1 terminale RJ45 per comunicazione con PC o rete Modbus
* Morsettiere resistenze di frenatura
* Potenziometro di riferimento
* 1 ingresso analogico (V o I selezionabile)
* 1 uscita digitale (programmabile)
* 1 uscita analogica (tensione lineare)
* 2 uscite relé (multifunzione programmabile)
* 1 terminale RJ45 per comunicazione con PC o rete Modbus
Gamma di potenza
S2U400T-..F IP66:
0,75 - 18,5 kW / trifase 380 - 480V (+10%-15%) / 50 o 60 Hz
S2U230T-..(F) IP66:
0,4 - 2,2 kW / monofase 200 - 240V (+10%-15%) / 50 o 60 Hz
0,75 - 18,5 kW / trifase 380 - 480V (+10%-15%) / 50 o 60 Hz
S2U230T-..(F) IP66:
0,4 - 2,2 kW / monofase 200 - 240V (+10%-15%) / 50 o 60 Hz
Opzioni di montaggio
Montaggio in armadio o sul campo per tutte le dimensioni
Types & Powers
Types & powers (S2U230S)
| Type | Power (kW) |
|---|---|
| S2U230S-03 F IP66 (1) | 0.40 |
| S2U230S-07 F IP66 (1) | 0.75 |
| S2U230S-11 F IP66 (2) | 1.50 |
| S2U230S-13 F IP66 (2) | 2.20 |
Types & powers (S2U400T)
| Type | Power (kW) |
|---|---|
| S2U400T-07 F IP66 (1) | 0.75 |
| S2U400T-11 F IP66 (1) | 1.50 |
| S2U400T-13 F IP66 (2) | 2.20 |
| S2U400T-18 F IP66 (2) | 3.70 |
| S2U400T-19 F IP66 (3) | 5.50 |
| S2U400T-21 F IP66 (3) | 7.50 |
| S2U400T-23 F IP66 (3) | 11.00 |
Types & powers (S2U400T)
| Type | Power (kW) |
|---|---|
| S2U400T-25 IP66 (3) | 15.00 |
| S2U400T-27 IP66 (3) | 18.50 |
