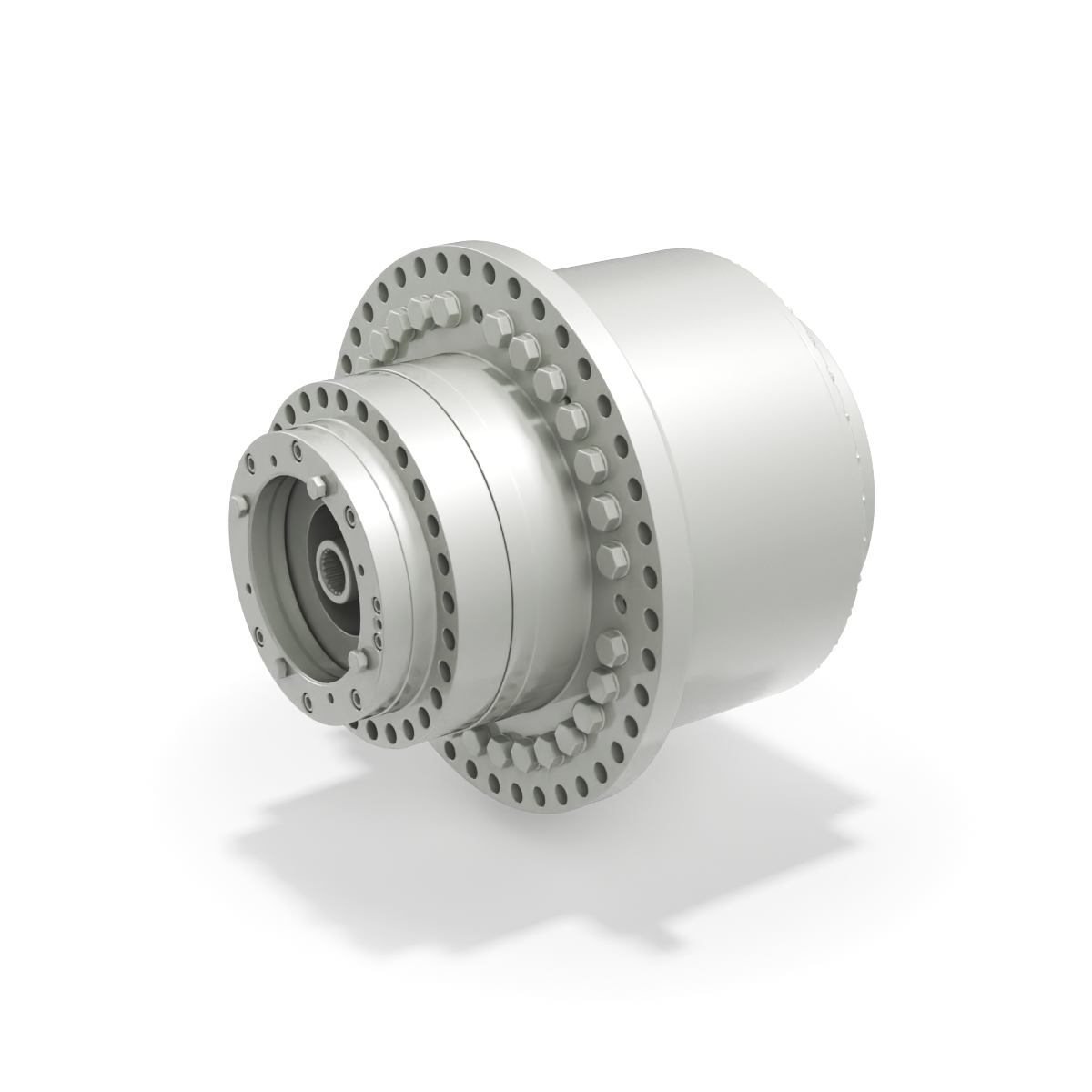

Serie FW

I riduttori epicicloidali per argano della serie FW sono adatti per una vasta gamma di applicazioni di argano grazie alla disponibilità di un vasto intervallo di coppie. Il design compatto consente l'integrazione del riduttore all'interno del tamburo dell'argano. Il freno negativo può essere integrato nel riduttore oppure montato esternamente, con lubrificazione in comune per gli ingranaggi. Disponibili versioni ad azionamento idraulico e/o elettrico con configurazioni sia lineari che ortogonali. Le coppie trasmissibili sono calcolate secondo la classificazione FEM.

caratteristiche principali

Struttura compatta

Layout robusto dei motoriduttori epicicloidali

Robusti cuscinetti a rulli conici per supporto del tamburo e trazione del cavo

Freno a disco integrato

Sostituzione semplificata dell'olio dal lato anteriore

Montaggio semplificato del tamburo

Grande varietà di rapporti

Grande varietà di motori idraulici ed elettrici

Disponibili alberi di ingresso e ingresso angolare

Disponibili soluzioni intercambiabili

Specifiche

Gamma di coppia

3,687 … 154,888 ft-lb

Intervallo di coppia di stallo

Descrizione grafica

Small Winch Drives	\|
FW10	5.4
FW13	7.25
FW30	17.6
FW40	20
FW40A	20

Descrizione grafica

Medium Winch Drives
FW55	25.4
FW55A	25.4
FW55B	25.4
FW80	42.8
F100	70

Descrizione grafica

Large Winch Drives	\|
FW130	100
FW180	112.5
FW220	140
FW260	175
FW360	210

Descrizione grafica

Type - Buildind cranes	Torque (Nm)
FW30	15.000
FW40	20.000
FW55	25.000
FW80	39.000
FW100	52.000
FW130	73.000
FW180	112.000
FW220	133.000
FW260	150.000
FW360	200.000

Rapporti

35 ... 490

Specifiche

Gamma di coppia

5.000 ... 210.000 Nm
15.000 ... 200.000 Nm Bulding Cranes, Crawler cranes

Motori applicabili

Motori idraulici
Motori idraulici orbitali
Motori elettrici IEC
