Typology HYDRAULIC
Serie 700C

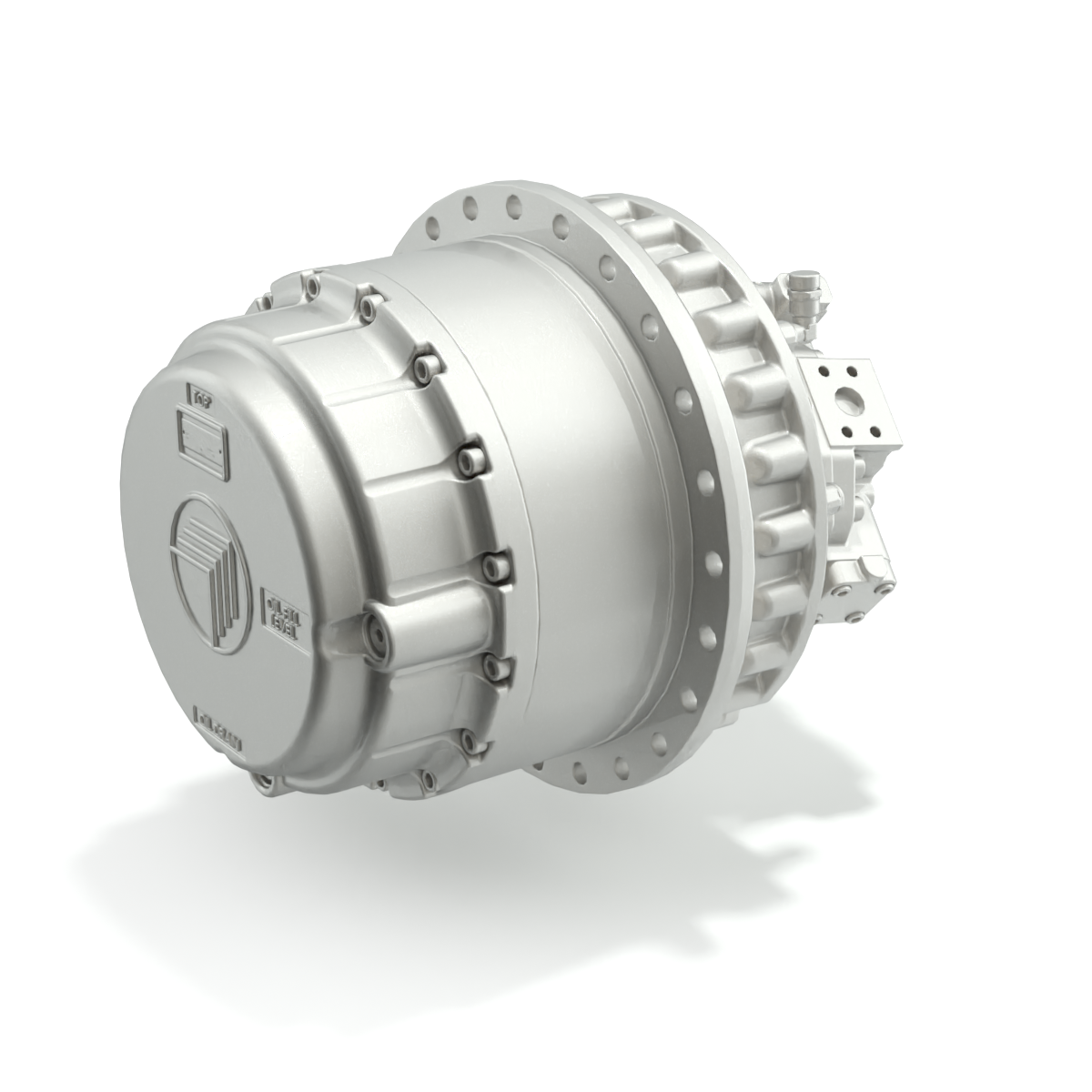

I riduttori epicicloidali per argano della serie 700C Bonfiglioli sono adatti per una vasta gamma di applicazioni di argano grazie alla disponibilità di un vasto intervallo di coppie. Il design compatto consente l'integrazione del riduttore all'interno del tamburo dell'argano. Il freno negativo può essere integrato nel riduttore oppure montato esternamente, con lubrificazione in comune per gli ingranaggi. Disponibili versioni ad azionamento idraulico e/o elettrico con configurazioni sia lineari che ortogonali. Le coppie trasmissibili sono calcolate secondo la classificazione FEM.
caratteristiche principali
Programma di approvazione della classe
Conformità ATEX su richiesta
Classificazioni delle coppie trasmissibile secondo classificazione FEM
Il freno può essere integrato nel riduttore oppure montato esternamente, con lubrificazione in comune per gli ingranaggi
Disponibili variabili ad azionamento elettrico con configurazioni sia lineari che ad angolo retto
Specifiche
Gamma di coppia
8,850 … 5,531,716 in-lb
Intervallo di coppia di stallo
Descrizione grafica
| Type | Torque (Nm) |
|---|---|
| 703C2 | 2000 |
| 705C2 | 5300 |
| 706C3 | 10000 |
| 707C3 | 16000 |
| 709C3 | 23000 |
| 710C3 | 29500 |
| 711C3 | 31000 |
| 713C3 | 48500 |
| 715C3 | 64500 |
| 716C3 | 77500 |
| 717C3 | 105990 |
| 718C3 | 111500 |
| 720C3 | 164500 |
| 722C3 | 260000 |
Gamma di coppia
1.000 ... 625.000 Nm
Rapporti
5,3....492
Velocità di ingresso
fino a 4.000 giri/min
Specifiche
Motori applicabili
Motori idraulici a pistoni assiali, a cartuccia
Motori idraulici a pistoni assiali, flangiati
Motori idraulici orbitali
Motori idraulici a pistoni assiali, flangiati
Motori idraulici orbitali
