Motore elettrico asincrono trifase IE3 e IE4

Serie Heavy Duty

I motori asincroni BX e BY Heavy Duty vengono prodotti per andare oltre le esigenze delle applicazioni industriali più impegnative. I motori asincroni Heavy Duty di Bonfiglioli sono infatti dotati di una serie di eccezionali caratteristiche: telaio in ghisa, protezione contro la corrosione C3, cuscinetti ri-lubrificabili e predisposizione standard per Shock Pulse Measurement su tutte le misure sono solo alcune delle caratteristiche che rendono questi motori perfetti anche per gli ambienti più estremi. La serie Heavy Duty BX e BY può anche essere ulteriormente personalizzata e adattata alle esigenze dei nostri clienti grazie ad un'ampia gamma di opzioni disponibili. Inoltre, indipendentemente dalle dimensioni, tutti i motori BX Heavy Duty possono essere dotati di freno in CC. Per finire, i motori Heavy Duty sono disponibili in forma IEC e sono certificati per il raggiungimento dei livelli minimi di efficienza definiti dalla maggior parte dei paesi di tutto il mondo.

Caratteristiche principali

Specifiche

Feedback

EN7, EN8

Sensore di temperatura

E3, D3, K1

Classe di protezione

Standard IP55 anche per la versione Brakemotor

Dispositivo di arresto DC

FD

Gamma di potenza

IE4: 75 - 200kW
IE3: 30 - 355kW

Opzioni di montaggio

IM B3
IM B5
IM B35

Motori

Motore a induzione asincrono trifase

Specifiche

Vantaggi principali
- Robustezza
- Lunga durata
- Ampio intervallo di potenza
- Risparmio energetico
- Conforme a tutti i MEPS
- Soluzione completa (riduttore e motore)
- Flessibilità di controllo
- Motore globale (utilizzabile nella maggior parte dei paesi)
Dimensioni
Motori IE4:
- dalla taglia 280 alla taglia 355
Motori IE3:
- dalla taglia 200 alla taglia 355
Certificazioni
Motori IE4:
- CE/UKCA
Motori IE3:
- CE/UKCA
- UL
- CEL
- NBR
- EECA
- BIS
Conformità
Efficienza - IEC 60034-30:2008
Direttiva Bassa Tensione - 2006/95/EC
Direttiva di compatibilità elettromagnetica - 2006/95/EC
Alimentazione
Tensioni standard disponibili:
400/690 - 50Hz
380/660 - 50Hz
460 - 60Hz
440/760 - 60Hz
Opzioni motore
- Termistori e sensori per termostato
- Raffreddamento forzato indipendente
- Encoder Heavy Duty
- Tropicalizzazione
- Riscaldatori anticondensa
- Protezione fino a IP56

Types & Powers

IE4 RANGE DI POTENZA

BY 280SCK	75
BY 280MAK	90
BY 315SCK	110
BY 315SDK	132
BY 315MBK	160
BY 355SAK	200

IE3 RANGE DI POTENZA

BX 200LAK	30
BX 225SAK	37
BX 225SBK	45
BX 250MAK	55
BX 280SAK	75
BX 280SBK	90
BX 315SAK	110
BX 315SBK	132
BX 315SCK	160
BX 315MAK	200
BX 355MAK	250
BX 355MBK	315
BX 355MCK	355

Correlato

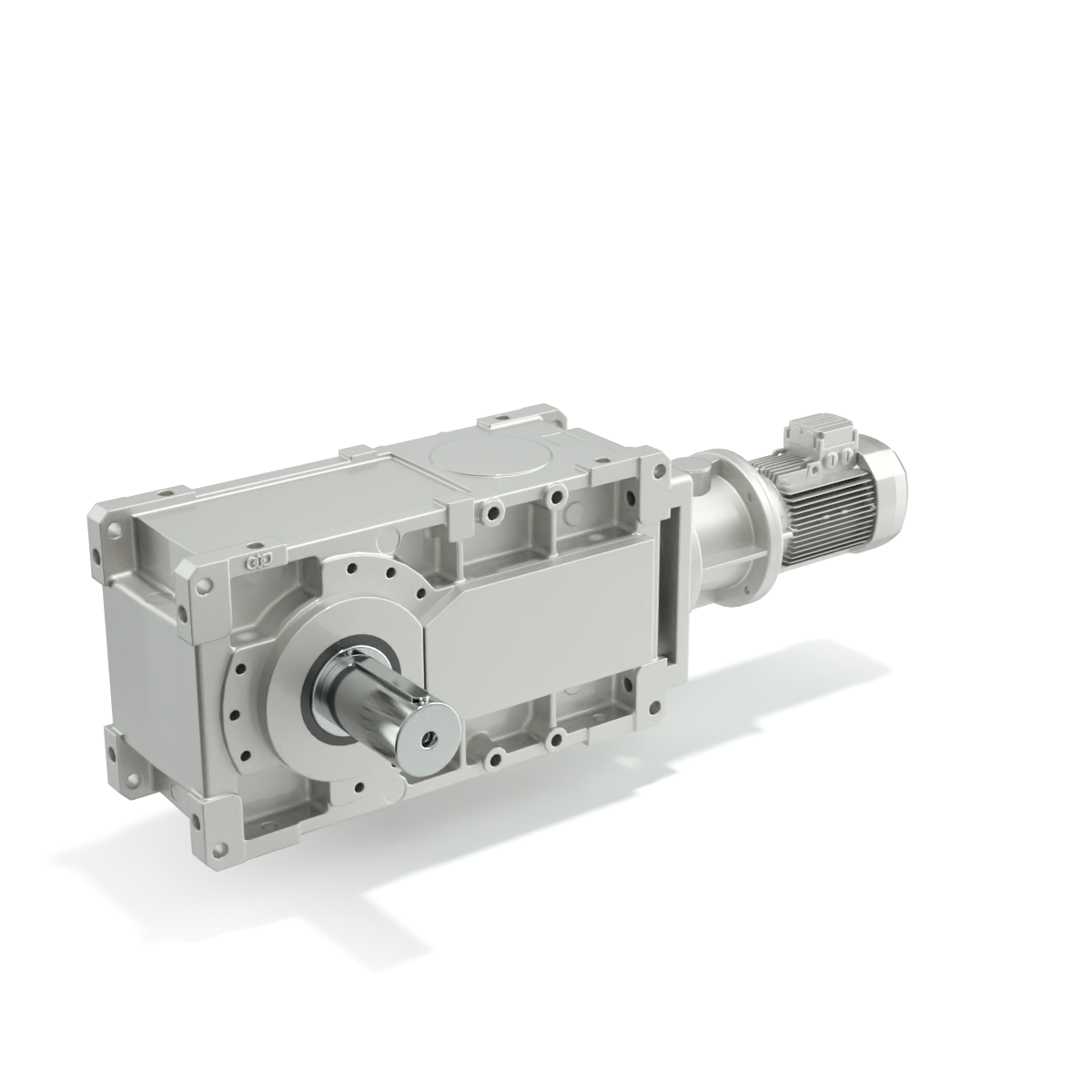

Serie HDO

Quando sono richieste Potenze elevate, robustezza, affidabilità e lunga durata, la migliore soluzione possibile é la serie HDx di Bonfiglioli. Grazie ai materiali di alta qualità ed al design ottimizzato, la serie HDx può funzionare negli ambienti più difficili (comprese atmosfere a rischio di esplosione), con costi di manutenzione ridotti ed una considerevole vita d'uso. E' possibile scegliere la configurazione ad assi paralleli oppure ortogonali per adattarsi comodamente ad ogni layout della macchina del cliente. Inoltre la serie HDx é totalmente personalizzabile grazie alla vastissima scelta di opzioni e accessori disponibili, in questo modo può soddisfare le esigenze di una vasta gamma di applicazioni.

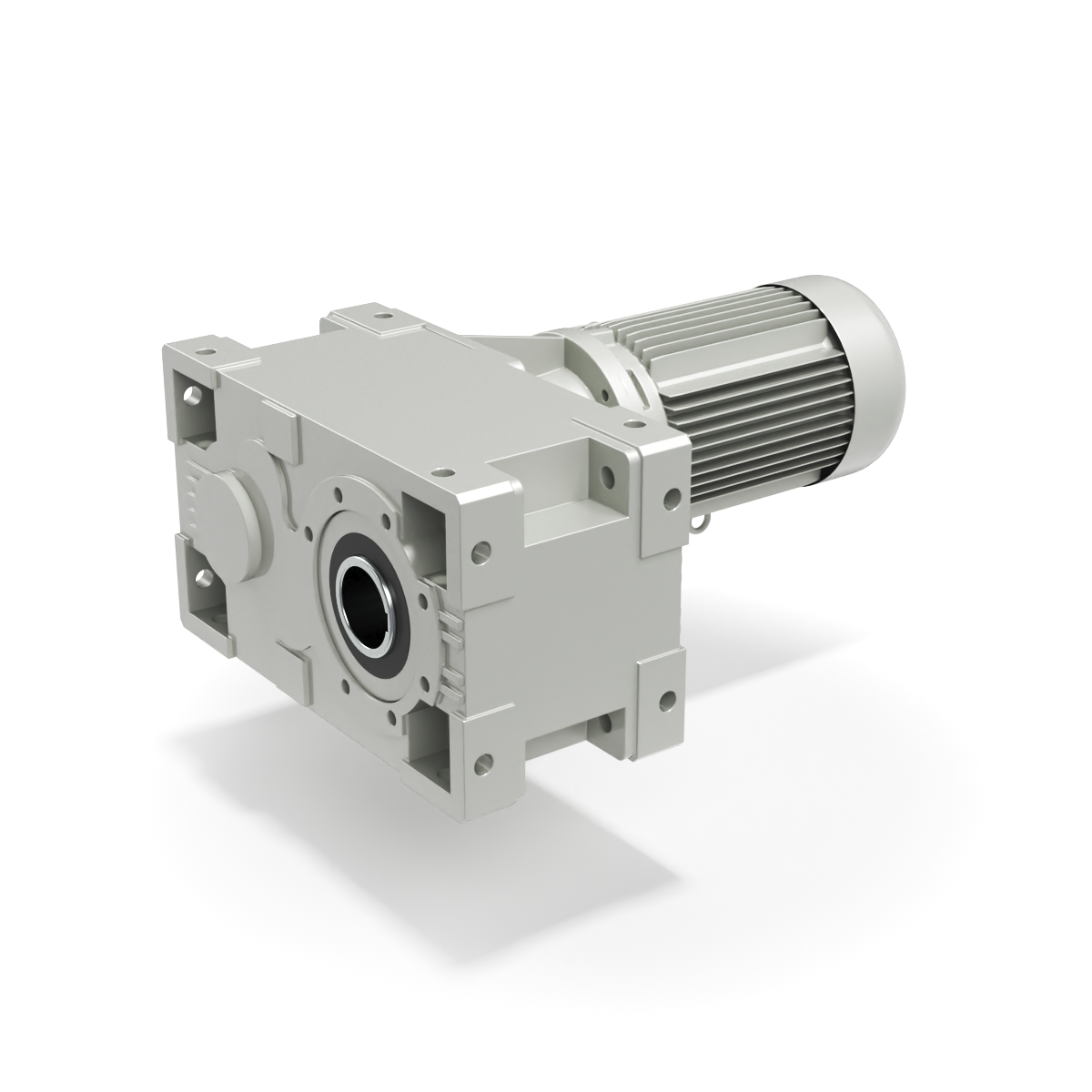

Serie HDP

Quando sono richieste Potenze elevate, robustezza, affidabilità e lunga durata, la migliore soluzione possibile é la serie HDx di Bonfiglioli. Grazie ai materiali di alta qualità ed al design ottimizzato, la serie HDx può funzionare negli ambienti più difficili (comprese atmosfere a rischio di esplosione), con costi di manutenzione ridotti ed una considerevole vita d'uso. E' possibile scegliere la configurazione ad assi paralleli oppure ortogonali per adattarsi comodamente ad ogni layout della macchina del cliente. Inoltre la serie HDx é totalmente personalizzabile grazie alla vastissima scelta di opzioni e accessori disponibili, in questo modo può soddisfare le esigenze di una vasta gamma di applicazioni.

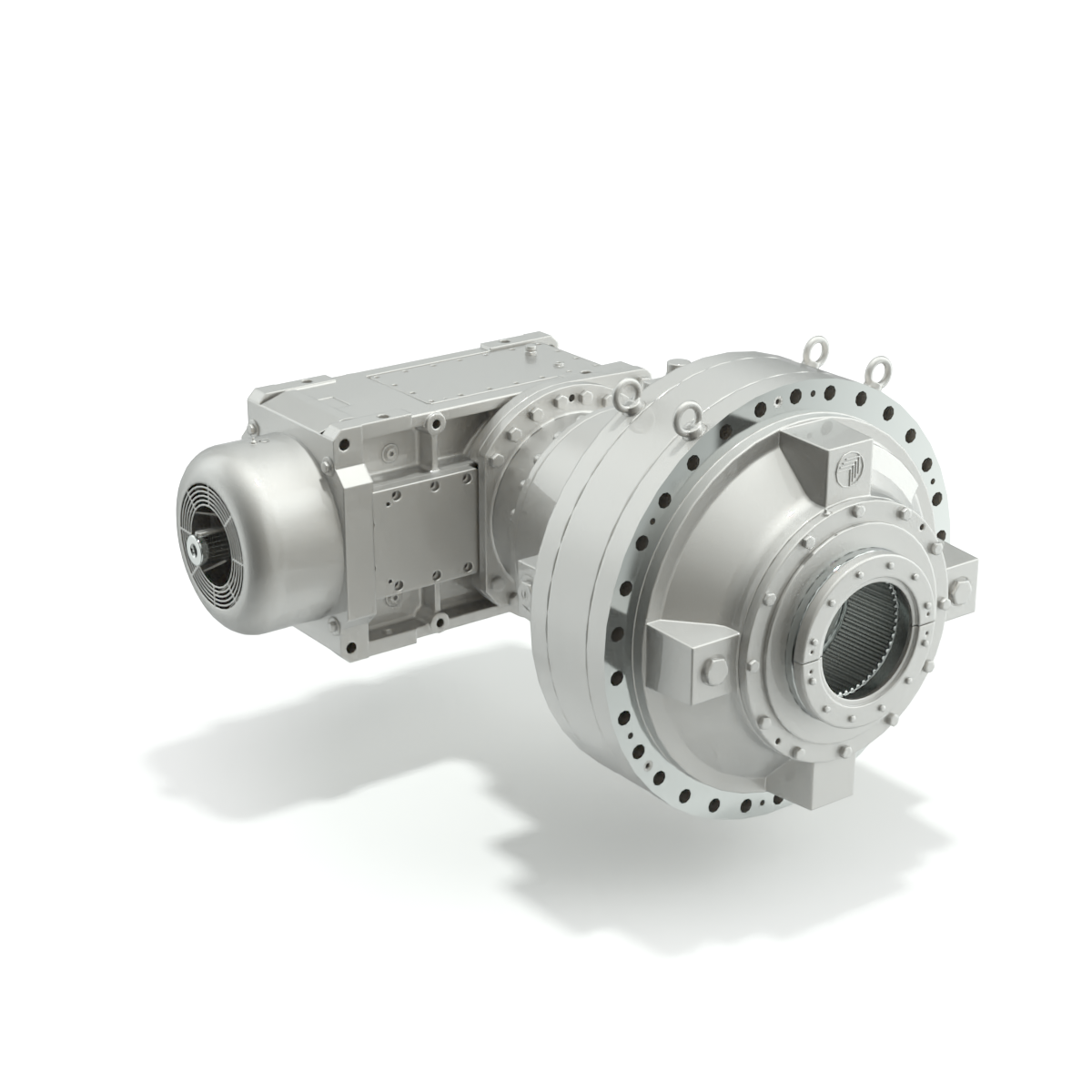

Serie 3/H

La serie 3/H di Bonfiglioli unisce l'elevata densità di coppia della tecnologia epicicloidale, alla robustezza e alla elevata capacità di trasmissione di potenza dei riduttori HD ad assi ortogonali. Grazie al layout angolare, questa configurazione può fornire elevata potenza di trasmissione, in uno spazio compatto. La serie 3/H può inoltre essere dotata di accessori quali basamento, giunti freni e motori elettrici, diventando così per i sui clienti partner unico di riferimento delle trasmissioni di potenza.

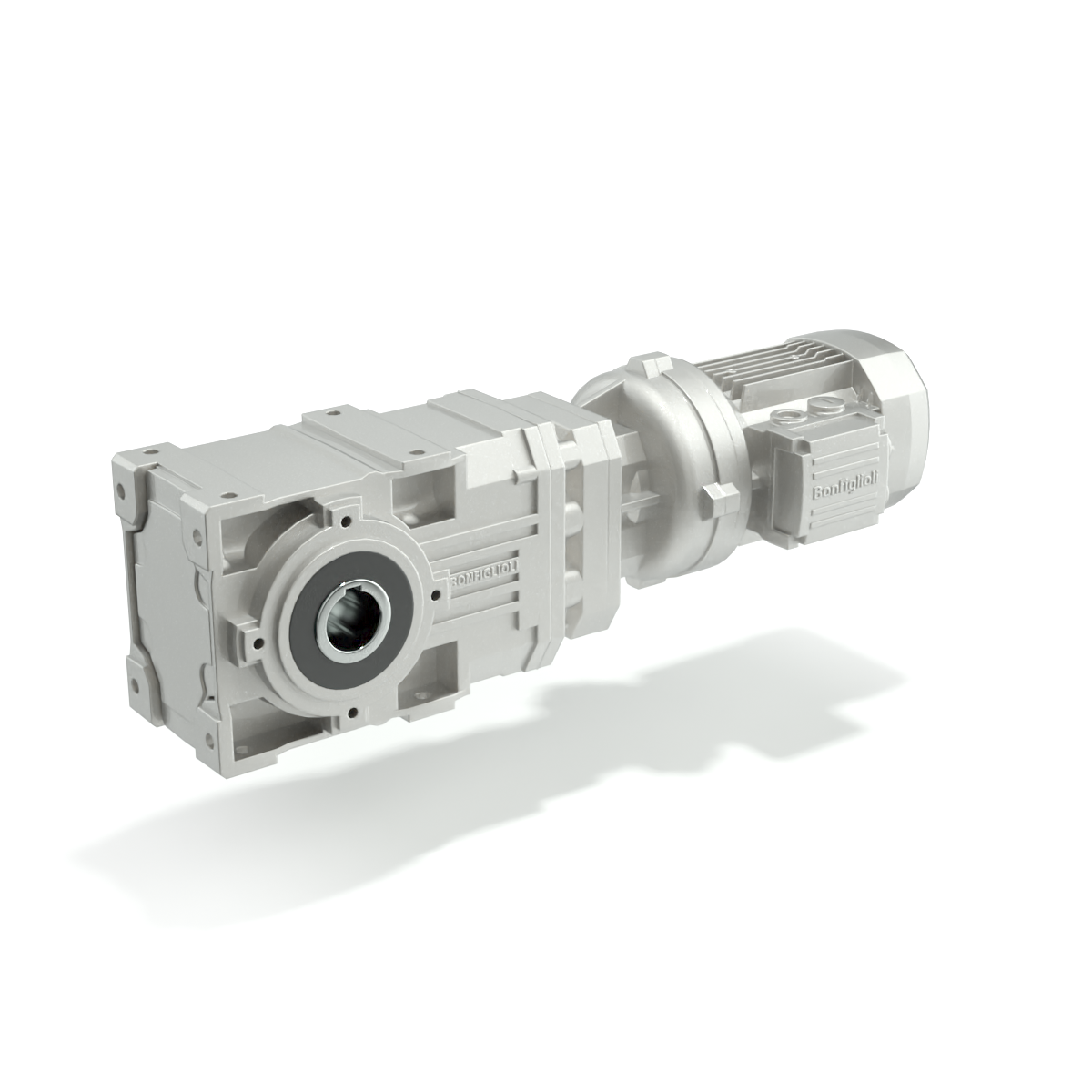

Serie A

La Serie A è un prodotto efficiente, affidabile, disponibile in un ampio range di coppia e che garantisce bassi costi di manutenzione. Il suo layout ortogonale rende il prodotto compatto, mentre la combinazione tra ingranaggi cilindrici a denti elicoidali in uscita e la coppia conica in ingresso, fa sì che questo riduttore sia il più efficiente e robusto di tutta la gamma light e medium-duty di Bonfiglioli. In input alla serie A è disponibile una vasta gamma di motori elettrici prodotti da Bonfiglioli: motori asincroni IEC e compatti (BN-BE-BX/M-ME-MX), servomotori (BMD) e motori a riluttanza (BSR). L'ampia offerta di motori elettrici di Bonfiglioli, gli consente di offrire sempre ai suoi clienti una soluzione migliore in termini di precisione, dinamica, efficienza e prezzo.

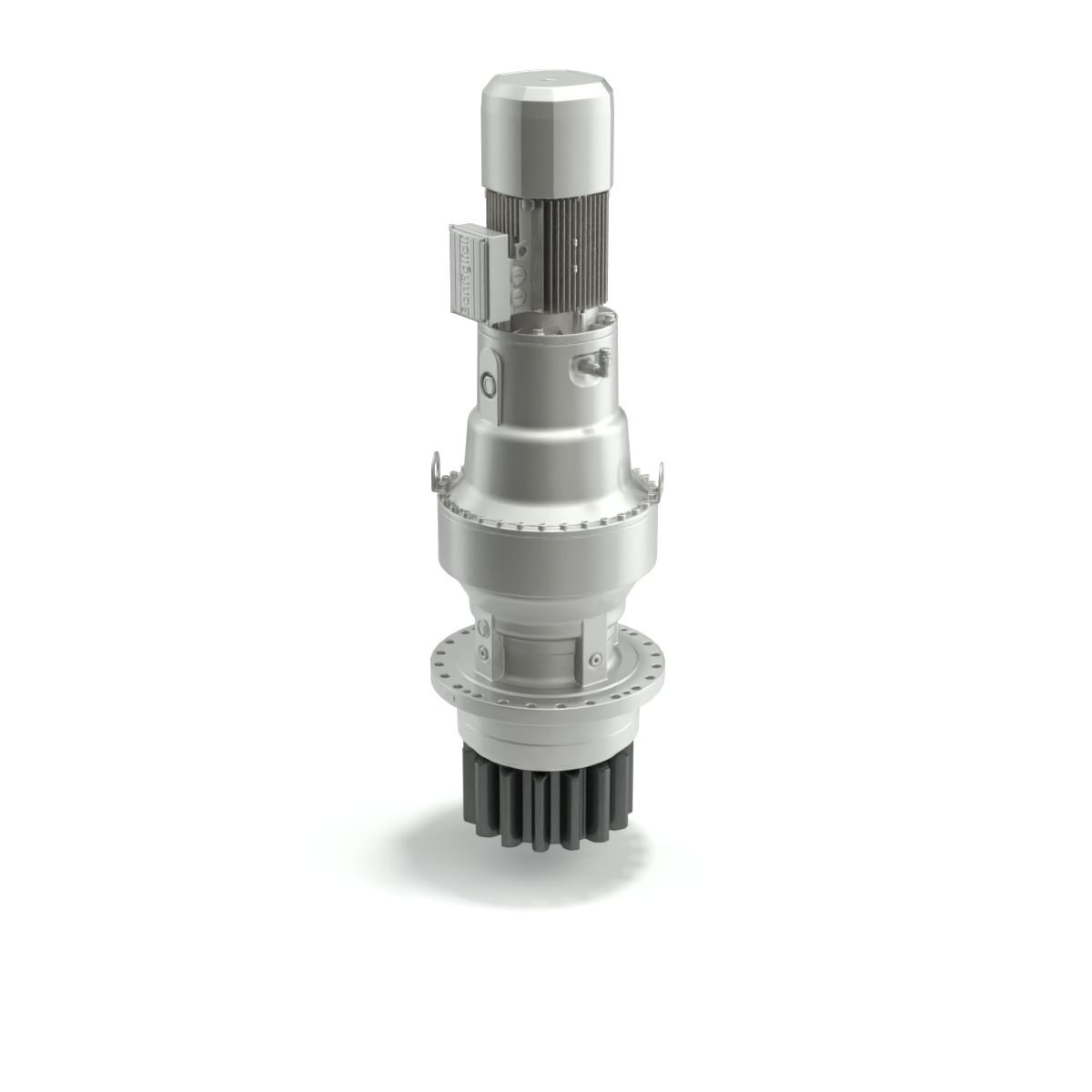

Serie 700 TW

I riduttori epicicloidali della Serie 700TW sono utilizzati nel 35% delle turbine eoliche nel mondo per il controllo dei sistemi di pitch e yaw drive. Grazie alle loro caratteristiche tecniche avanzate, questo prodotto assicura il massimo livello di prestazioni ed affidabilità.

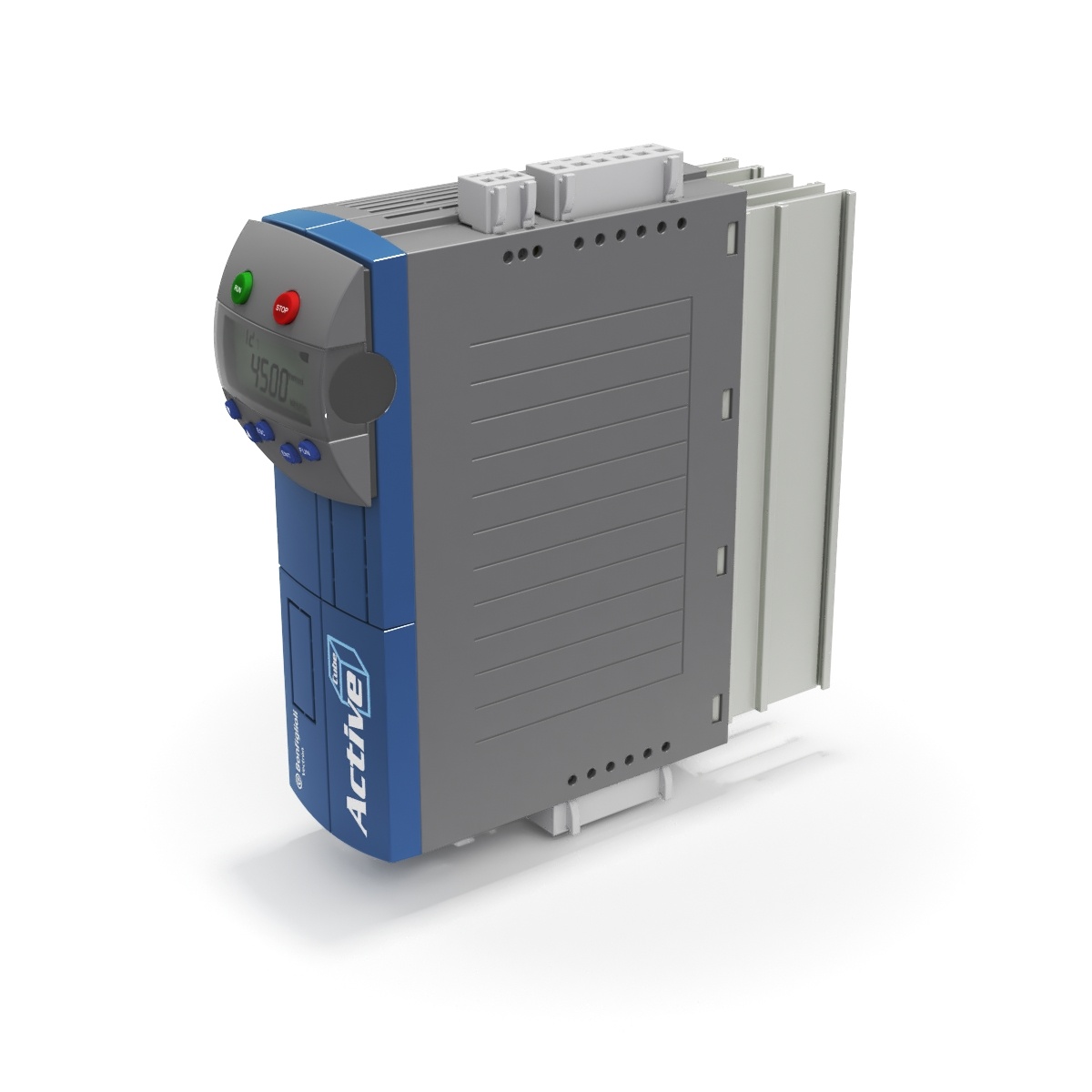

Serie Active Cube

Bonfiglioli Active Cube é un inverter di frequenza che offre compattezza e flessibilità . Questa soluzione specifica é adattabile a un'ampia gamma di macchine, dalle applicazioni servo a quelle dellâ€™industria pesante. L'ampio supporto per vari sistemi field bus e l'interfaccia standardizzata per le applicazioni di motion control fanno di Active Cube un eccellente jolly per qualunque esigenza applicativa.
